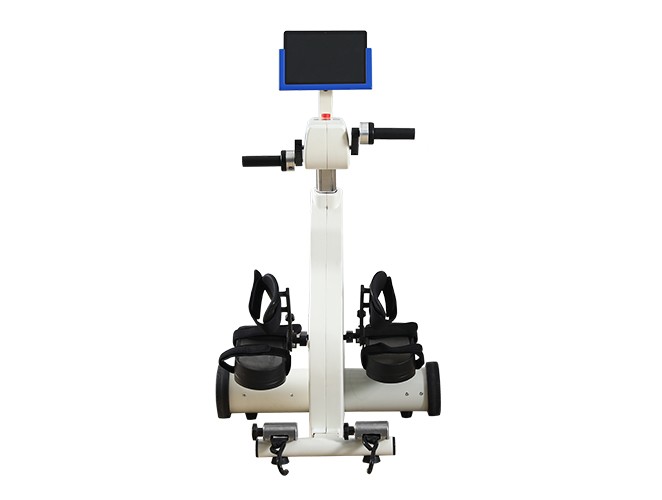

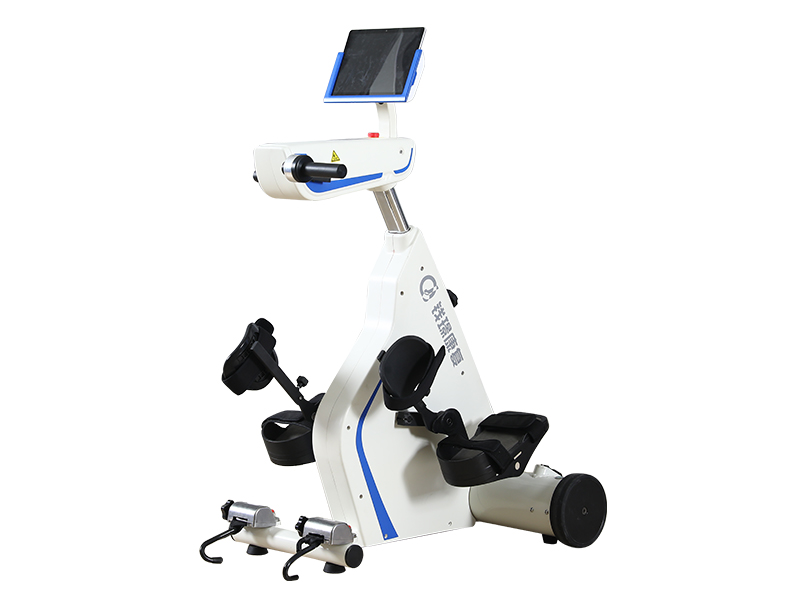

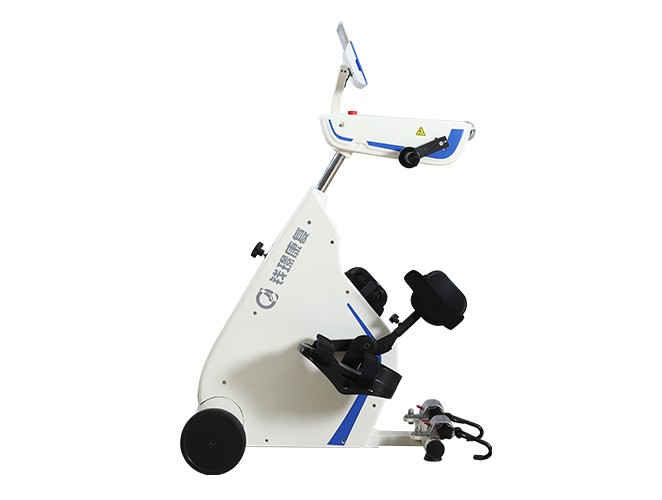

上下肢運動康復訓練系統

一、適用范圍：

用于對關節功能障礙的患者進行康復訓練。

二、產品組成：

產品由硬件和軟件組成，硬件包含平板電腦、急停開關、上肢曲柄、旋鈕、小腿支架、下肢曲柄、底座總成、腳踏、前輪、輪椅固定鉤等。

三、工作環境：

環境溫度：+5 ℃～+40 ℃；

相對濕度：≤80%；

大氣壓力：860 hPa～1060 hPa；

電源電壓：AC220 V±22 V，電源頻率：50 Hz±1 Hz；

輸入功率：300 VA。

四、技術參數：

1、≥10寸的平板電腦觸摸操作，便于肌力弱的患者使用。

2、屏幕傾角可調整，滿足不同身高的患者以舒適的角度進行操作和查看。

3、Windows操作系統，方便軟件升級，軟件運行更順暢。

4、系統可直接連接打印機打印報告，無需外接u盤或其他裝置。

5、系統支持虛擬打印，可將訓練報告導出成不同的格式并保存于電腦中。

6、外形尺寸（長×寬×高）：760mm×720mm×1130mm。

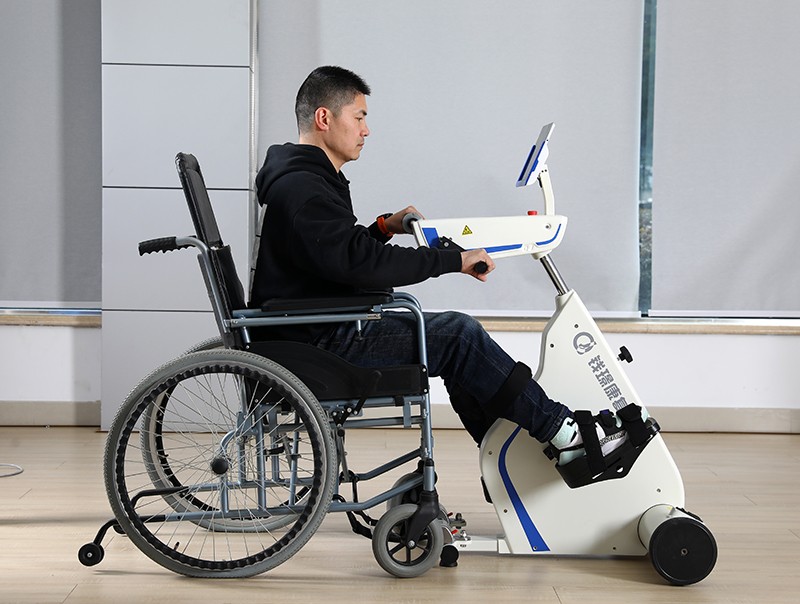

7、具有輪椅固定裝置，可固定輪椅或椅子，防止后退滑動，保證訓練的安全。

8、小腿支架高度行程調節：0-110mm，可根據患者小腿長進行支架調節。

9、上肢行程調節：0-175mm，可根據患者坐高調節行程。

10、設備前部具有移動輪，方便移動。

11、訓練時間調節范圍：1～60 min，步進為1min。

12、被動訓練轉速調節范圍：1～60 r/min，步進為1r/min。

13、電機動力級別分為低、中、高三檔，可適配不同肌張力等級或肢體重量的患者。

14、訓練阻力調節：0～20級，難度逐級增加，步進為1。

15、★痙攣等級：1-6級可調，步進為1，等級越高，痙攣靈敏度越高，越易觸發痙攣保護。

16、痙攣保護可選擇開啟或關閉。

17、訓練方向可調，換向方式包括手動換向、自動換向。

18、自動換向時間：0-30min可調。

19、轉速預置值：≤10r/min。

20、轉速變化率：≤0.5r/s2。

21、超速保護：當主動訓練速度超過100r/min時，設備停止運動。

22、痙攣響應時間：≤5s。

23、工作噪聲：≤60dB（A）。

五、特點及功能

1、患者管理

1.1 ★具有患者信息存儲，可保存上千份患者信息。

1.2 可通過輸入患者姓名及編號進行快速查找 。

1.3 ★刪除患者時需輸入安全密碼進行確認，防止其他人誤操作或惡意篡改信息。

2、游戲訓練

2.1 ★至少具有6種訓練游戲可選，可實現一周內每天的訓練游戲不重復，患者始終保持對訓練的新鮮感。

2.2 可進行游戲訓練難度的調節。

2.3 ★游戲界面實時顯示游戲的得分情況，并伴有游戲音效，促進患者的主動參與度和積極性。

3、基礎訓練：對上肢或下肢進行單獨的訓練。

3.1 主動訓練模式，對上肢或下肢肌力等級3-4級的患者進行抗阻肌力訓練。

3.2 被動訓練模式，對上肢或下肢肌力等級0-1級的患者進行被動的關節活動度訓練。

3.3 助力模式：當使用者的力量不能夠做一個完整的循環運動時，電機可以協助使用者完成運動，針對肌力等級1-2級的肢體，輔助肢體運動。

3.4 ★等速訓練模式：以恒定范圍的轉速進行訓練，阻力會隨患者用力程序的增大而增大，控制轉速，保證肌力訓練的安全性。

3.5 主動模式和被動模式可自動切換。

4、協同訓練：上肢和下肢同時進行訓練，適用于四肢受損程度不一的偏癱或截癱的患者。

4.1 ★單被動模式：通過健肢帶動患肢，一肢帶動三肢的方式進行四肢的聯合訓練，提高四肢的協調性，節省偏癱患者訓練的時間。

4.2單被動上肢：通過下肢的主動抗阻訓練，帶動上肢進行相同速度的被動訓練。適用于上肢功能差，下肢功能較好的偏癱等患者。

4.3單被動下肢：通過上肢的主動抗阻訓練，帶動下肢進行相同速度的被動訓練。適用于下肢功能差，上肢功能較好的偏癱，或截癱的患者。

4.4 ★雙被動訓練模式，四肢可同時進行被動訓練，且具有上下肢0度或180度兩種相位差，即可進行上下肢的同步訓練，或上下肢的異步訓練。可適用于上下肢功能均差的偏癱患者或高位截癱患者。

4.5 ★自由訓練模式，訓練過程中上下肢可同時訓練，且互不影響，上下肢均可根據肌力狀態獨立選擇主動或被動訓練。

5、訓練報告：訓練結束可自動保存患者的所有訓練記錄并生成訓練報告。

5.1 訓練報告中包括基礎信息（姓名、編號、性別、年齡、身高、體重、病因）、訓練參數（游戲名稱、訓練模式、痙攣等級、訓練部位、游戲難度）、訓練情況（游戲得分、平均功率、平均速度、能量消耗、痙攣次數、訓練里程、訓練時長、對稱性比值）

5.2 ★訓練報告中需體現訓練趨勢的變化，包含功率變化趨勢圖、阻力/速度變化趨勢圖，便于臨床對患者每一次的訓練情況有清晰全面的掌握。

5.3 生成的訓練報告可支持保存，導出，打印。

5.4 ★可對患者的多次訓練報告進行篩選和對比分析，分析結果可生成報告并支持導出，打印，便于臨床對患者一段時間內的功能變化情況進行評價。

5.5 訓練報告可通過日期進行篩選查看。

5.6 ★可修改訓練報告的抬頭，包括醫院和科室信息，利于臨床的收費。

6、至少具有以下6重安全保護功能

6.1 痙攣保護，根據患者痙攣情況，可設置不同的靈敏度。

6.2 過速保護，訓練過程種瞬時轉速過大時，為避免肌肉拉傷設備會進行停機保護。

6.3 手動急停，機器靠近身體部位有一鍵急停裝置和明顯的指示標志。

6.4 被動轉速設置過大時會跳出確認窗口提醒操作人員，防止誤操作。

6.5 ★軟件登錄及重要操作時需填寫安全密碼，防止其他人誤操作或信息被篡改或泄露。

6.6 限速保護：單被動訓練時，對被動的肢體進行限速保護，防止健肢主動訓練過快，造成對患肢的拉傷。

7、★支持默認參數的修改，根據醫院的使用習慣和患者類別，可以設置默認的訓練時間，被動轉速，默認阻力大小，痙攣等級，自動換向時間等，減少每次上機時重復調整訓練參數的時間。

8、可設置賬戶及安全密碼，保護信息安全。

9、具有雙側肢體的對稱性檢測功能，訓練時在界面上實時顯示對稱性變化。同時對稱性檢測結果可體現在每次的訓練報告上，便于數據的對比及信息的追溯。
